310S耐热不锈钢卷圆件
310S耐热不锈钢卷圆件概述

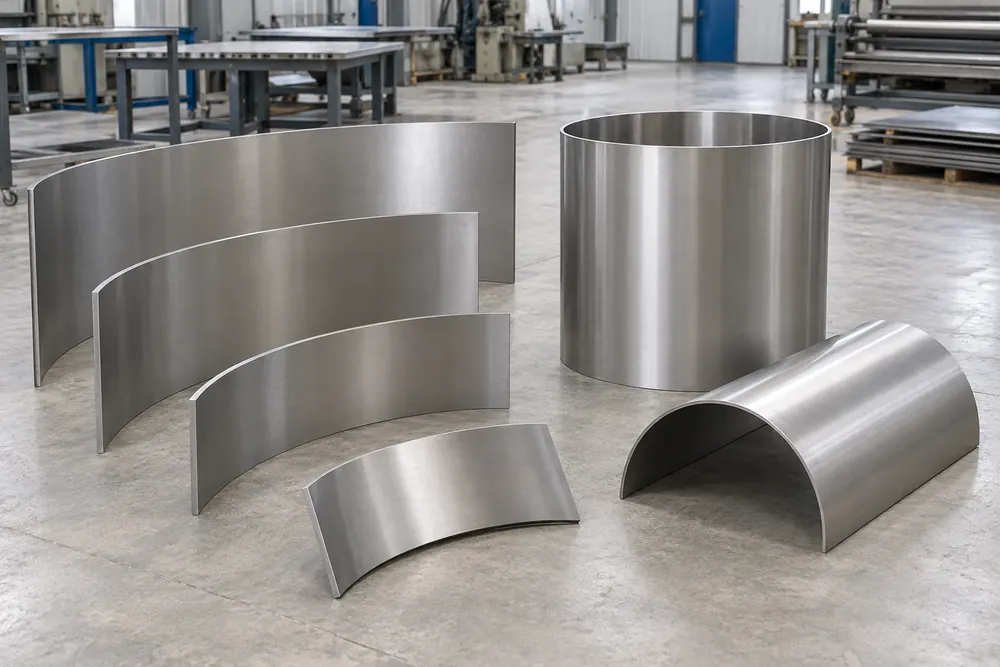

310S耐热不锈钢卷圆件是以310S热轧板或冷轧板为原料，经下料、预弯、卷制和校圆形成的弧板、半圆件或筒段。它常用于炉内弧形衬板、烟道壳体、耐热罩壳、风道和设备圆筒部位。
原料牌号通常为06Cr25Ni20，统一数字代号S31008，可按GB/T 20878—2024核对。卷圆件的使用价值不只在于“能卷成圆”，还要看内径、圆度、端部直边、纵缝间隙和焊接后是否能与相邻部件配合。
按确认图纸卷制： 图纸应同时标明板厚、内径或外径、筒高、圆心角、纵缝位置及检测基准。
关注预弯与校圆： 板料两端如果没有充分预弯，对口处容易留下直边，影响圆度和组焊。
交付状态可测量： 按内径、外径、相对圆度、对口间隙、错边和端面平整度验收，并对应原板炉批。
代表性能与规格
| 项目 | 参考参数 |
|---|---|
| 国标牌号 | 06Cr25Ni20，统一数字代号S31008（常用名称310S） |
| 主要成分 | C≤0.08%，Cr 24.00%～26.00%，Ni 19.00%～22.00% |
| 原板标准 | 耐热钢板可按GB/T 4238—2015及订单约定核对 |
| 几何尺寸 | 板厚t、内径Di或外径Do、筒高H、圆心角α，图纸不得混用内外径 |

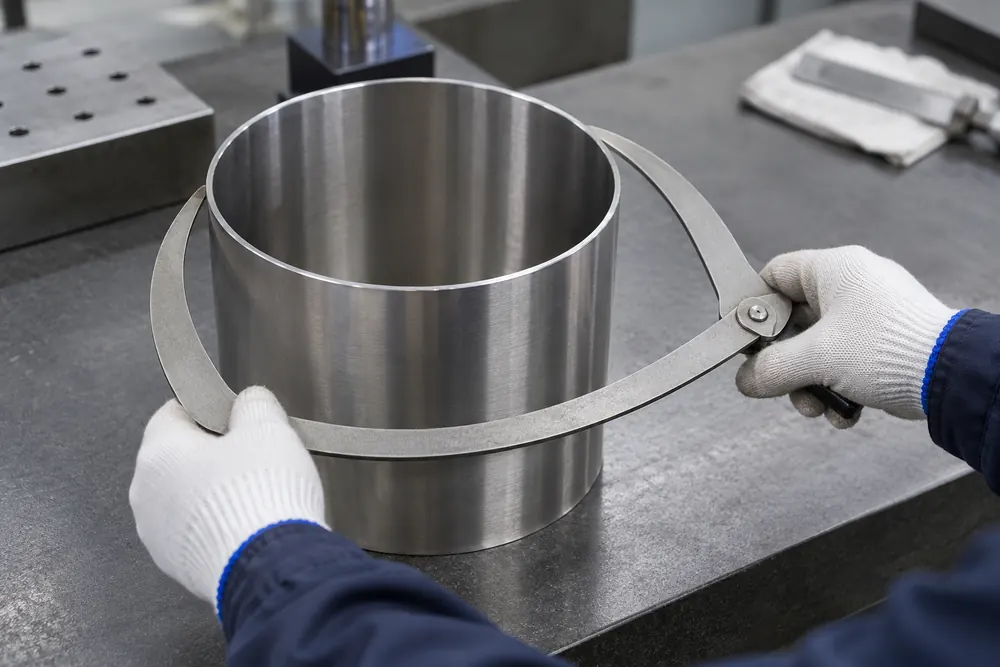

| 圆度检查 | 同一截面测最大与最小直径，相对圆度可按（Dmax−Dmin）/Dn×100%记录 |
| 对口验收 | 测纵缝间隙、错边、端部直边和端面高低差，允许值按确认图纸和焊接工艺执行 |
上表用于把询价和验收参数写成可测量的项目，不代表任意板厚、直径和筒高都能直接组合。卷制能力受板幅、厚度、最小卷径、设备辊径和材料状态影响，需用图纸与设备能力核对。
产品特点
高耐温性
310S耐热不锈钢卷圆件可以在高温环境下持续使用，耐温性能优越，能承受高达1100°C的温度，而不会失去机械强度。这使其成为热处理设施和高温过程装备的理想选择。
良好的耐腐蚀性
310S耐热不锈钢卷圆件含有较高比例的铬（24%-26%）和镍（19%-22%），这两种元素增强了其在氧化和还原环境中的耐腐蚀性，尤其是对硫化环境的抗性。
良好的抗氧化性
310S耐热不锈钢卷圆件在高温下具有极佳的抗氧化性，即使在循环温度和冷却过程中，也能维持其结构和性能，不易形成尺寸不稳定或结构脆化。
高强度和韧性
尽管310S耐热不锈钢卷圆件是高合金材料，它在室温和高温下均保持较高的强度和韧性。这种特性使得310S在制造要求承受重负荷或冲击的设备和构件时表现优异。
310S卷圆件与相近加工件的区别
卷圆件应先确认验收基准是内径还是外径。如果图纸只写“φ1000”而不说测量位置，板厚一变就可能影响配合。分瓣弧板还要写圆心角、弦长、弧长和现场装配方式。
卷制方向、端部预弯和回弹会共同影响圆度。对口需要焊接时，还应预留坡口、收缩和校圆余量。合创不锈钢可协助把310S耐热不锈钢加工件的原板、下料、卷制、开坡口和尺寸检查边界拆分清楚。
卷圆件、折弯件、精密割件和焊接筒体都可用于310S高温设备，但它们解决的形状与交付边界不同。采购时应先看是要弧板、开口筒段还是已焊接成品。
| 对比项目 | 卷圆件 | 折弯件 | 精密割件 | 焊接筒体 |
|---|---|---|---|---|
| 主要形态 | 连续圆弧、半圆或开口筒段 | L形、U形和多道直线折边 | 平面轮廓、孔槽和定位板 | 已合口焊接的完整圆筒 |
| 核心尺寸 | 内外径、板厚、筒高和圆心角 | 角度、内弯半径和边长 | 轮廓、孔位和位置公差 | 内外径、端面、纵缝和总高 |
| 主要工序 | 下料、预弯、卷制和校圆 | 下料、折弯和校形 | 切割、钻铣、倒角和检测 | 卷制、组对、焊接和再校圆 |
| 典型用途 | 弧形衬板、壳体和风道弧段 | 支架、导板、护板和连接件 | 安装板、法兰毛坯和异形平板 | 烟道、罩壳和设备筒体 |
| 采购重点 | 卷制方向、圆度、直边和对口间隙 | 展开、回弹、折弯线和孔边距 | 基准、公差、热影响和加工余量 | 焊缝工艺、圆度和焊后尺寸 |
| 交付状态 | 弧板或开口筒段，可带坡口 | 单件成形并检测 | 平面毛坯或精加工件 | 焊接、检测后的圆筒总成 |
### 如何选择？
需要连续圆弧、弧形衬板或开口筒段时选卷圆件；需要直线折边和明确角度时选折弯件；只需要平面轮廓和孔槽时，可比较310S耐热不锈钢精密割件。需要合口焊接成整体时，要把卷圆毛坯与焊接筒体的交付边界写清。
询价时建议提供二维图纸和三维模型，标注牌号、板厚、内径或外径、筒高、弧度、对口、坡口、数量和允许公差。表面和厚度的选择可参考310S不锈钢板用于高温设备时怎么选。
合创不锈钢建议先确认卷制后是否焊接、是否需要去毛刺、开坡口、酸洗、标识移植和尺寸记录。对小直径、厚板、宽板或圆度要求较严的件，先做工艺可行性核对，最终以确认图纸和验收方法为准。
应用领域
310S耐热不锈钢卷圆件在众多工业应用中占有一席之地
FAQ：310S耐热不锈钢卷圆件常见问题
应根据实际配合面明确其中一个，并写清测量位置。只写一个直径符号容易因板厚产生歧义。
常见原因是板端预弯不足，留下了直边段。还应排查回弹、辊压分配和校圆次数。
不能。应在同一截面测量多个方向，记录最大和最小直径，必要时在不同高度复核。
可以作为开口筒段或弧板交付，也可按约定开坡口。如果需要焊接成圆筒，应另外确认焊接工艺、无损检测和焊后圆度。
展开尺寸应根据内外径基准、板厚、焊缝间隙、收缩和切边余量计算。采购方和加工方应在下料前确认。
核对牌号、原板炉批、板厚、内外径、筒高、圆度、弧度、直边、对口间隙、错边、表面压痕和边缘裂纹。
留下您的联系方式
我们将在24小时内给您回电
