310S耐热不锈钢承插法兰
310S耐热不锈钢承插法兰概述
310S耐热不锈钢承插法兰在内孔中加工有承插台阶，管端插入到规定位置后退出必要间隙，再通过外侧角焊缝完成连接。它便于小口径管端定位，常见于高温设备的仪表、取样、排放和辅助管路。
承插结构并不代表可以忽略热胀冷缩。管端如果顶死台阶，升温后可能产生额外受力；孔径过大或插入不足，又会影响定位和焊缝质量。
小口径定位方便： 承插孔可辅助控制管端位置，适合结构紧凑的支路连接。
装配间隙是关键： 插入深度、退让间隙和孔径要与配管外径匹配，不能凭现场感觉安装。
焊缝便于外观检查： 外侧角焊缝直观，但焊脚、熔合和清洁仍需按工艺确认。
代表性能与规格
| 项目 | 参考参数 |
|---|---|
| 国标牌号 | 06Cr25Ni20，统一数字代号S31008（常用名称310S） |
| 执行标准 | GB/T 9124.1—2019 PN系列；具体尺寸按对应国标表格 |
| 常用压力系列 | PN16、PN25、PN40、PN63、PN100 |
| 常规定制口径 | DN10～DN100，主要用于小口径支管和辅助管路 |
| 产品结构 | 内孔带承插台阶，管端插入后采用外侧角焊连接 |
| 密封面形式 | RF突面、MFM凹凸面、TG榫槽面 |
| 承插参数 | 承插孔径、深度和台阶位置按配管外径、壁厚及装配间隙确认 |

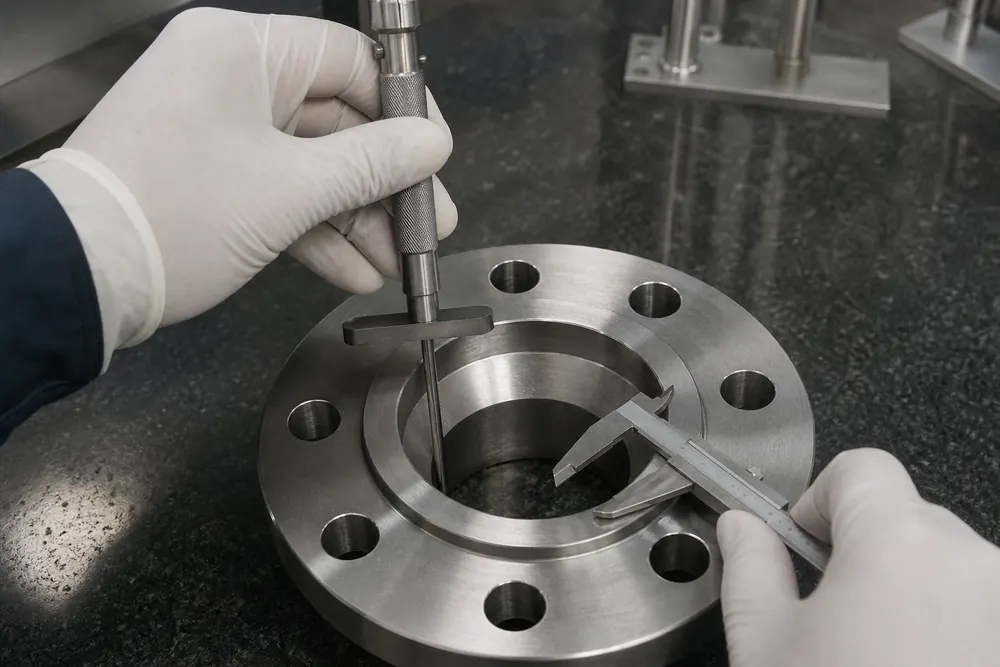

| 检测项目 | 光谱材质确认、承插孔、密封面、孔距和孔数检查 |
以上为常用定制范围，不表示所有DN与PN均可任意组合。承插孔必须与实际管外径和壁厚匹配，装配时应保留焊接工艺要求的退让间隙。
高耐温性
310S耐热不锈钢承插法兰可以在高温环境下持续使用，耐温性能优越，能承受高达1100°C的温度，而不会失去机械强度。这使其成为热处理设施和高温过程装备的理想选择。
良好的耐腐蚀性
310S耐热不锈钢承插法兰含有较高比例的铬（24%-26%）和镍（19%-22%），这两种元素增强了其在氧化和还原环境中的耐腐蚀性，尤其是对硫化环境的抗性。
良好的抗氧化性
310S耐热不锈钢承插法兰在高温下具有极佳的抗氧化性，即使在循环温度和冷却过程中，也能维持其结构和性能，不易形成尺寸不稳定或结构脆化。
高强度和韧性
尽管310S耐热不锈钢承插法兰是高合金材料，它在室温和高温下均保持较高的强度和韧性。这种特性使得310S在制造要求承受重负荷或冲击的设备和构件时表现优异。
310S承插法兰与其他310S法兰产品的区别
承插、带颈、对焊和平焊法兰的差别主要在管端定位和焊接形式。选择时要结合口径、载荷、管壁、检验条件和维修空间。
| 对比项目 | 310S承插法兰 | 310S带颈法兰 | 310S对焊法兰 | 310S平焊法兰 |
|---|---|---|---|---|
| 结构形式 | 内孔带承插台阶 | 盘面与连接端带连续颈部 | 管端与法兰颈部对接焊 | 管端插入内孔后角焊 |
| 常见口径 | 多用于部分小口径支路 | 按图用于主管或设备接口 | 常用于主管和较高载荷连接 | 用于工况相对温和的管路 |
| 管端定位 | 由承插孔和台阶辅助定位 | 由连接端尺寸与管道配套 | 端面对齐并控制错边 | 依靠插入深度和同轴度 |
| 采购重点 | 孔径、深度、间隙和焊脚 | 颈长、内径和端部形式 | 壁厚、坡口、内径和焊透 | 内孔、插入位置和角焊缝 |
| 安装检查 | 退让间隙和外角焊缝 | 颈部过渡及同轴度 | 错边、焊透和无损检测 | 内外焊缝及管端位置 |
| 常见风险 | 管端顶死、间隙或孔径不当 | 颈部尺寸不配套 | 未焊透、错边或热影响 | 角焊缝受力集中 |
| 典型场景 | 仪表、取样、排放和辅助支路 | 设备接管及温度循环接口 | 工业炉主管和高温气体管线 | 热风支管和一般连接 |
如何选择？
小口径支路需要承插定位、现场具备角焊条件且图纸明确装配间隙时，可选择310S承插法兰；高温主管、载荷明显或需要焊透连接时，应比较对焊或带颈结构；工况相对温和的一般管路可按设计选择平焊法兰。
选型时应把310S耐热不锈钢法兰与配套310S耐热不锈钢管材一起核对。合创可协助安排锻制毛坯和310S不锈钢加工，最终孔径、焊接和承压要求以国标、图纸及技术协议为准。

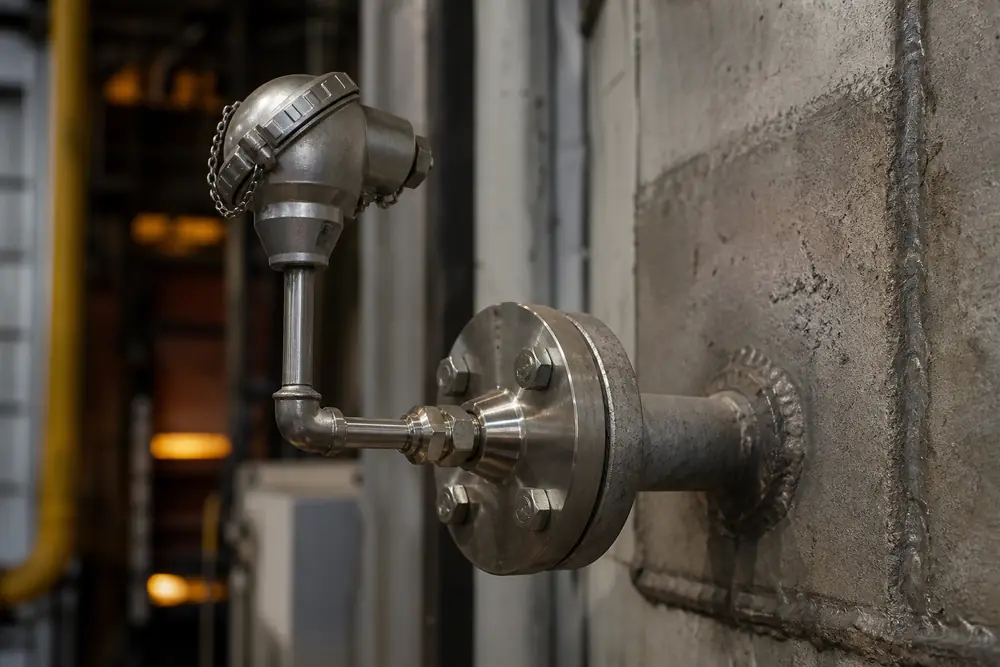

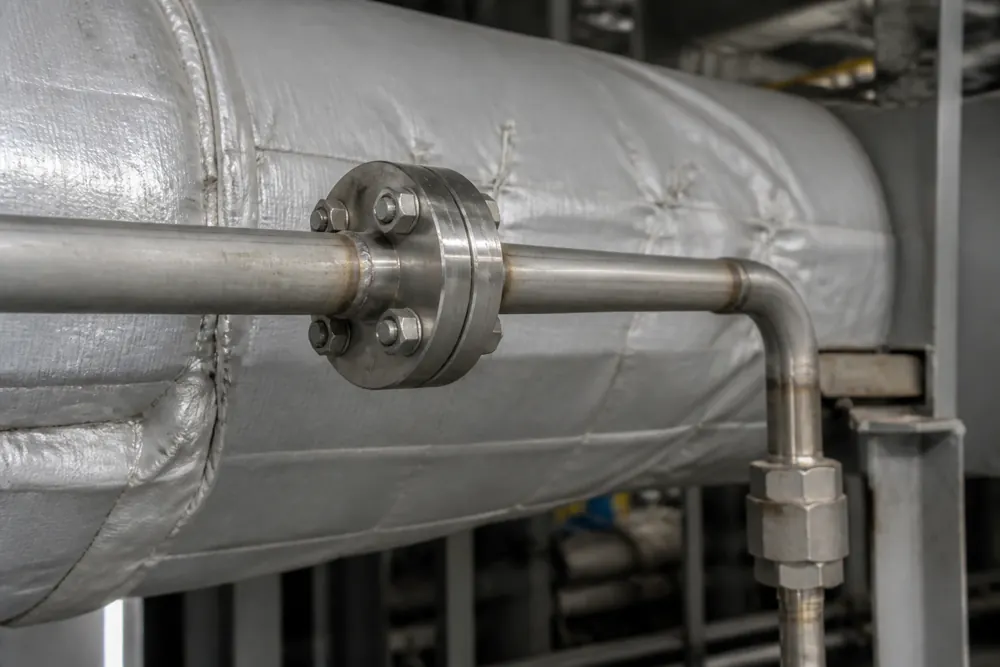

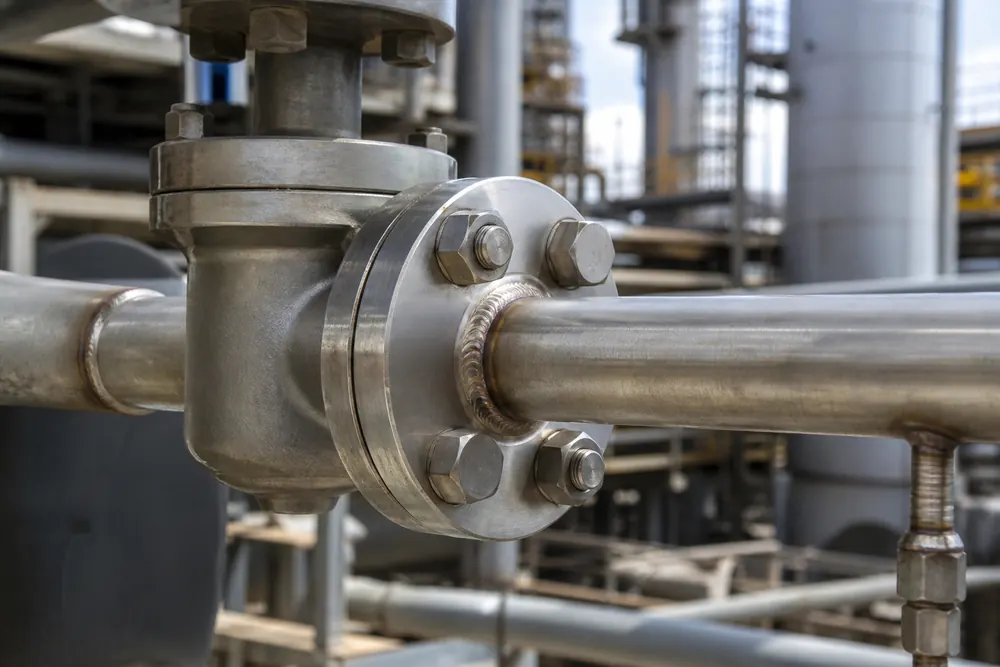

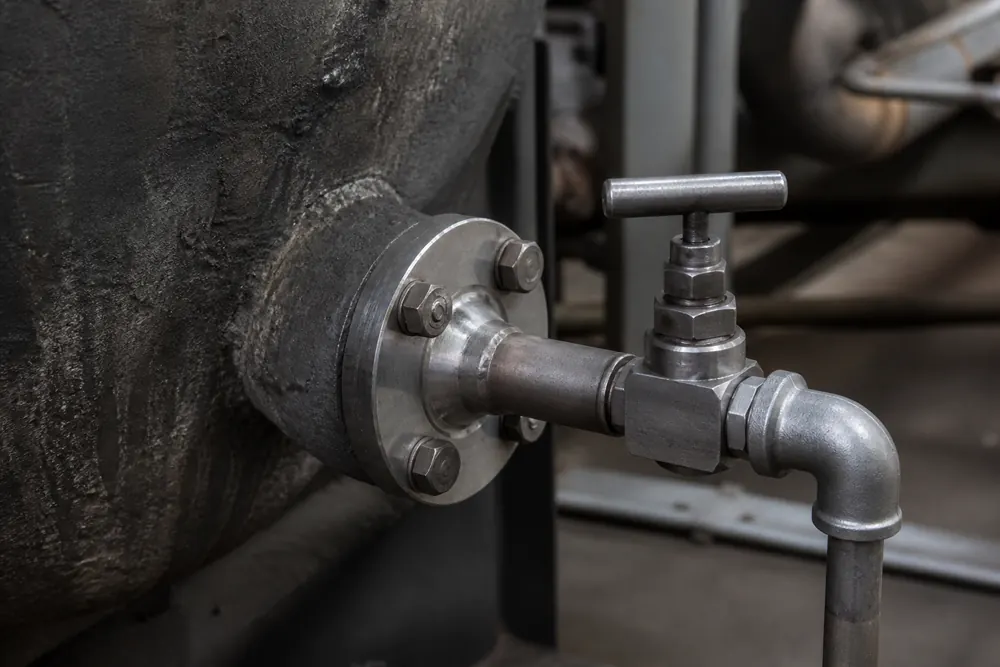

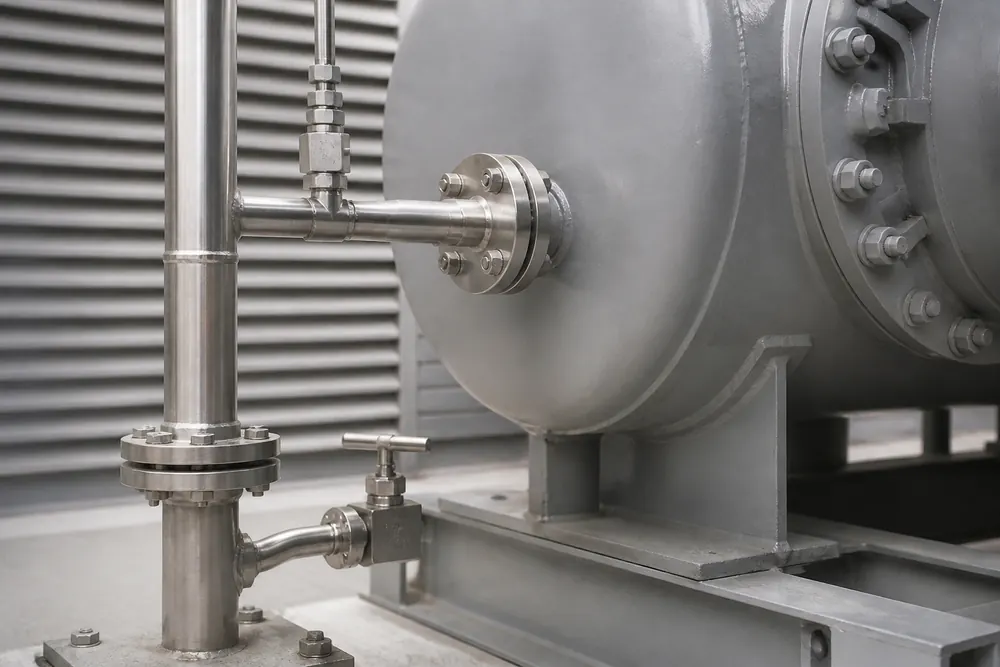

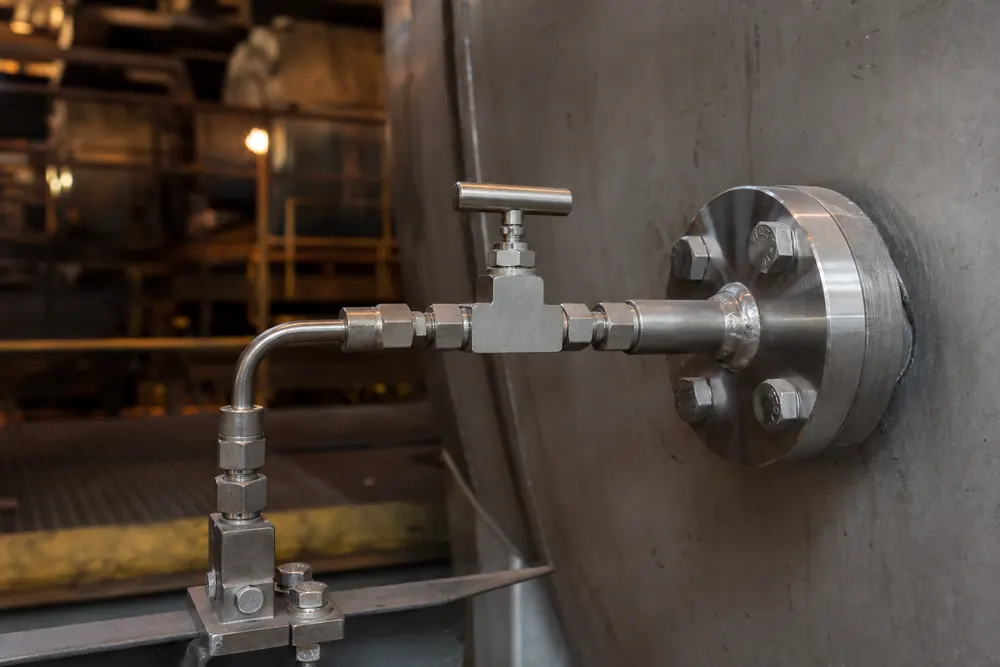

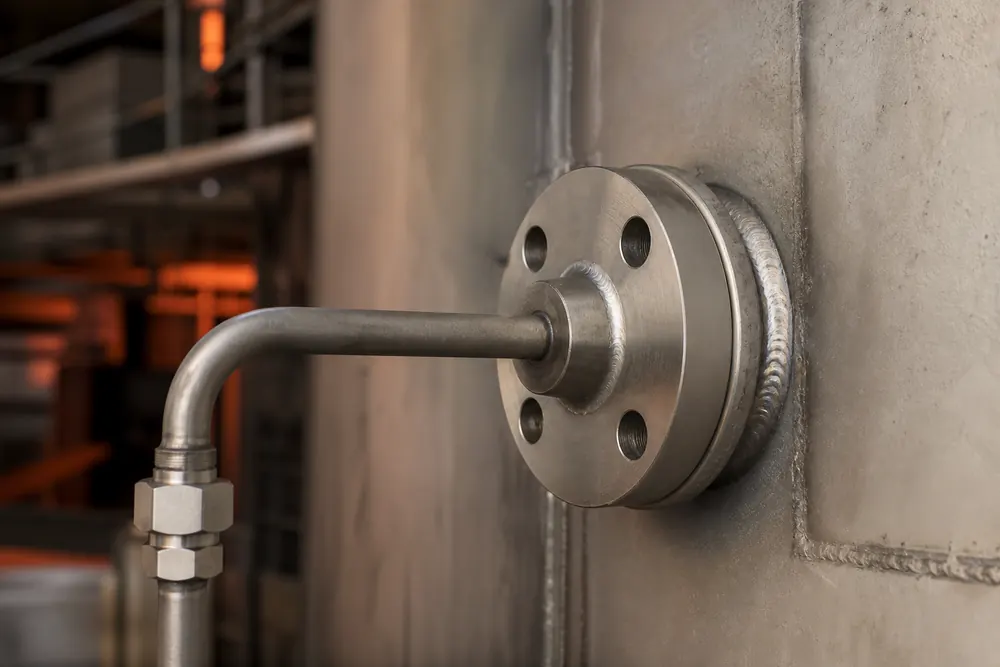

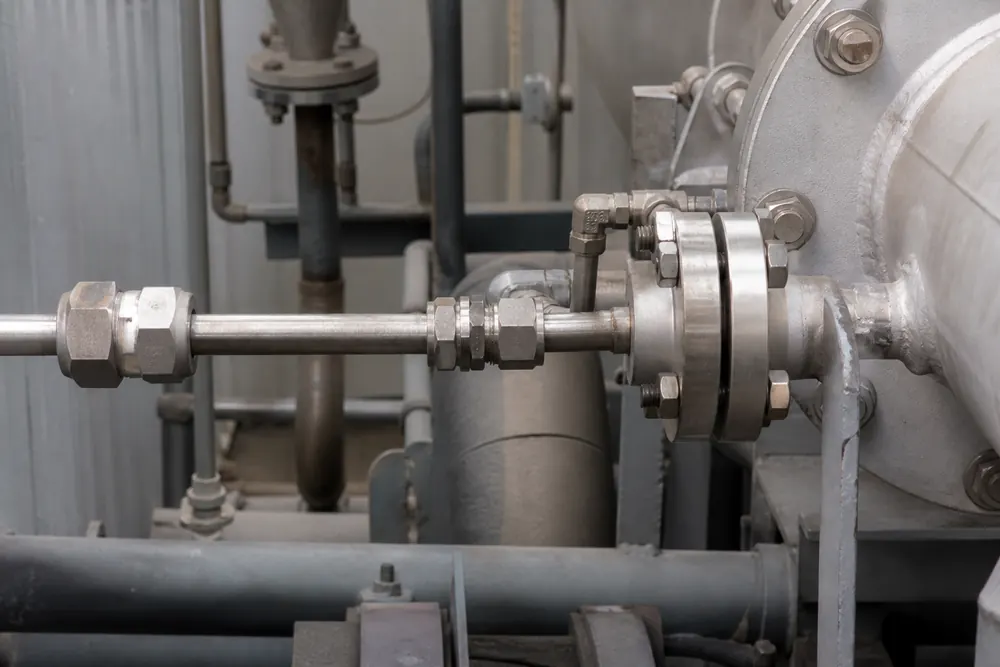

应用领域
310S耐热不锈钢承插法兰在众多工业应用中占有一席之地
