310S卷材开平、分条或成形后用于炉体内衬、隔热罩和高温设备护板时，采购人员常担心反复升温后出现边浪、卷曲或局部鼓包。这个担心有依据，但不能简单归结为“310S容易变形”。
材料的耐热性能主要解决高温氧化和组织稳定问题，板形是否稳定还与厚度、原始残余应力、受热是否均匀、固定结构和升降温速度有关。
一、先说结论：310s卷材反复加热后会翘曲吗？
可能会，但不是必然。卷材本身带有卷曲记忆，开平和分条又会重新分配内部应力；当零件两侧温差较大或固定过紧时，热膨胀无法自由释放，翘曲概率就会上升。
同一炉批材料做成不同厚度、宽度和固定形式，运行后的板形也可能明显不同。因此应把卷材状态、开平质量和设备结构一起评估，而不是只看牌号。
二、为什么开平后的钢带容易保留残余应力？

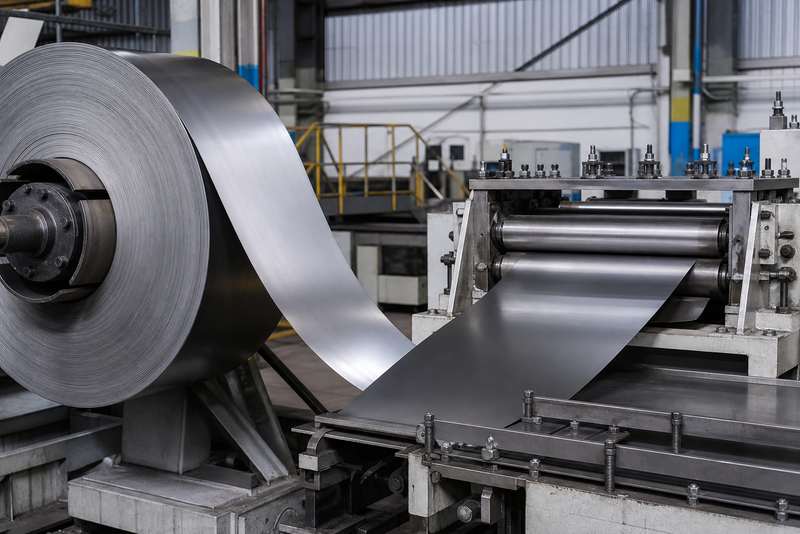

卷材在卷取、运输、开卷和矫平过程中经历反复弯曲。若矫平辊参数与厚度、强度不匹配，表层和中心的延伸量不一致，就可能留下卷曲、镰刀弯或边浪。
这些问题在常温下可能不明显，受热后却会因应力释放而放大。采购310S耐热不锈钢卷时，除了厚度与宽度，还应明确是否需要开平、分条、矫平及板形验收。
三、温差为什么比单一温度更值得关注？
如果钢带一面直接受火焰或热辐射，另一面被保温层、支架或冷风遮挡，两侧膨胀量就不同，薄板尤其容易形成弯曲。局部焊点、加强筋和紧固件也会限制自由伸缩，使热应力集中。

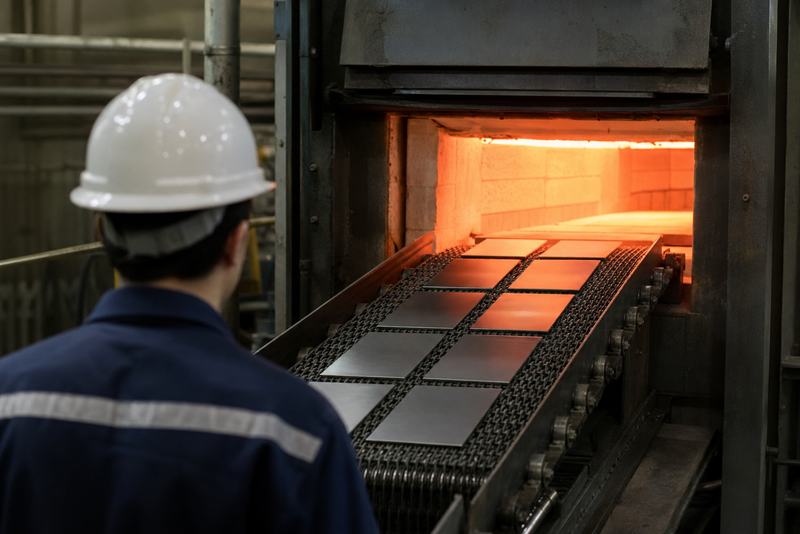

连续均匀升温与频繁急冷急热不是同一种工况。询价时应说明正常温度、峰值温度、加热方式、启停频率和冷却条件，避免只写一个“最高耐温”。
五、分条宽度和边部状态会带来什么影响？
宽卷分条后，两侧原有应力平衡被打破，窄带可能出现侧弯或扭曲。刀具间隙不当还会留下毛刺、塌角和不均匀剪切带，后续折弯或受热时更容易从边部暴露问题。
需要窄带时，可参考310S耐热不锈钢分条卷的供货思路，明确分条宽度、宽度公差、毛刺方向、内径、卷重和接头要求。
六、结构设计怎样减少热变形？
炉体内衬和护板通常需要为热膨胀留出空间，可采用合理的搭接、长圆孔、滑动固定或分片结构。固定点不宜既过密又完全锁死，否则温度上升时板材只能通过鼓包释放伸长。
加强筋并非越多越好。筋板位置、方向和焊接顺序要与主要温差方向配合，局部连续焊也可能增加焊接残余应力。具体结构应由设备设计方结合尺寸和受力确定。
七、下料和成形阶段要控制哪些细节？

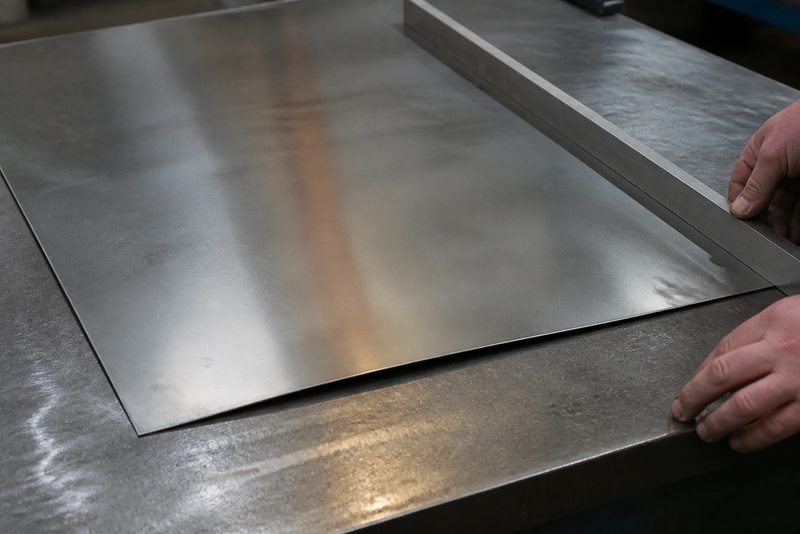

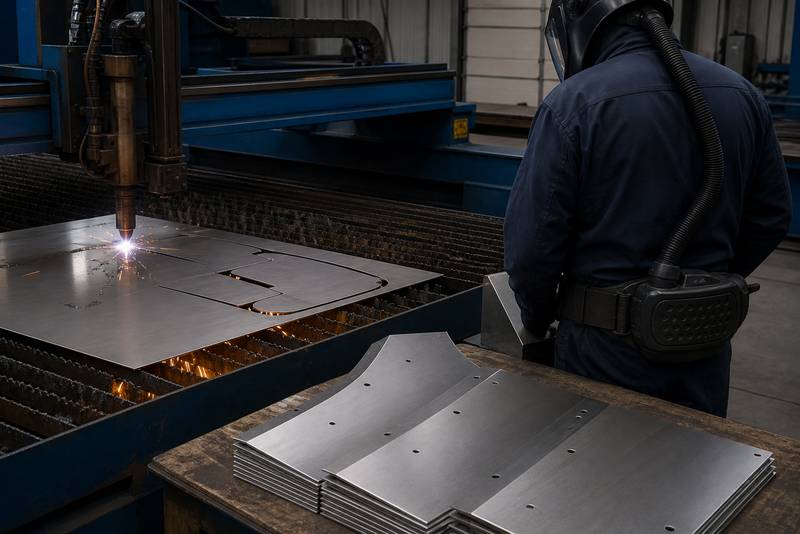

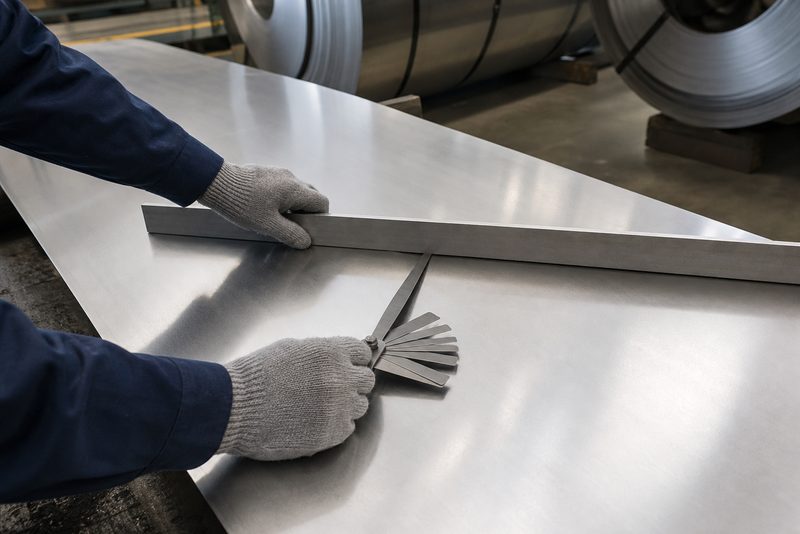

开平后先检查平面度和对角线，再进行激光切割、折弯或滚弯。大尺寸薄板应避免单边连续高热输入，切割顺序尽量保持对称；需要焊接时，应控制装配间隙、定位顺序和热输入。
合创可根据图纸配合310S不锈钢加工，但最终尺寸、公差、留缝和固定方式应在加工前确认，避免材料下料完成后再改变结构。
八、运行后应该怎样检查翘曲？
首次升温和冷却后，重点检查边缘是否翘起、搭接处是否卡死、固定孔是否被拉长、焊点附近是否鼓包，以及保温层是否因板材移动而受损。必要时可记录冷态基准尺寸，便于比较变化趋势。

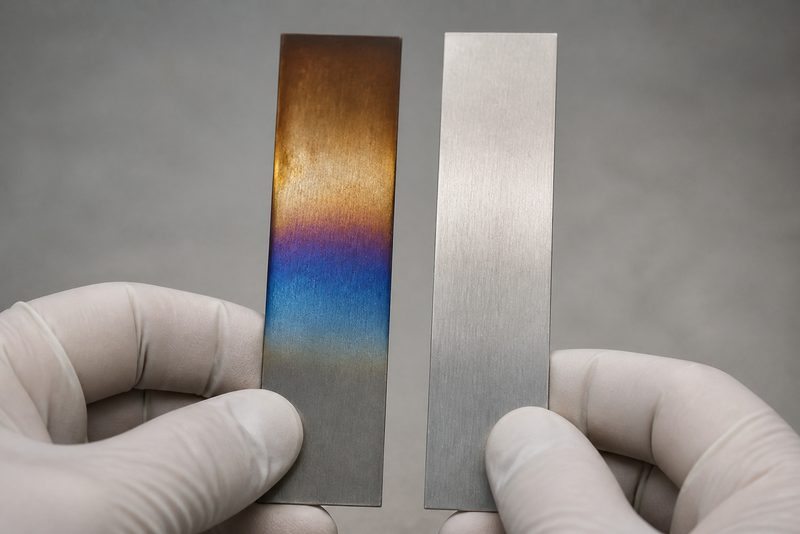

轻微变色不等于结构失效，翘曲也不能只靠肉眼判断。是否需要停机处理，应结合变形量、密封要求、与其他部件的间隙和继续运行风险决定。
九、采购时怎样把板形风险写进订单？
| 确认项目 | 建议提供的内容 | 与翘曲的关系 |
|---|---|---|
| 材质与标准 | 06Cr25Ni20、执行标准、炉批与材质证明 | 避免牌号和交付状态不清 |
| 厚度与宽度 | 公称尺寸、允许偏差、分条宽度 | 影响刚度与温差变形 |
| 卷材状态 | 热轧或冷轧、表面、内径、卷重 | 决定后续开平和加工路线 |
| 板形要求 | 平面度、镰刀弯、边浪和验收方法 | 便于交货时直接核对 |
| 使用工况 | 温度、温差、启停频率、加热和冷却方式 | 判断热循环风险 |
| 加工结构 | 开平长度、切割、折弯、焊接、固定和留缝 | 决定应力能否释放 |
如果最终用途是炉板或大尺寸护板，还可结合310S不锈钢板高温选型核对厚度和表面。把使用尺寸和安装方式提前给出，比单纯要求“板面要平”更容易获得可执行的交付条件。
十、结语
310s卷材反复加热后是否翘曲，取决于原始板形、厚度、分条开平、温差和固定结构。310S能提供耐热基础，但板形稳定需要材料、加工和安装共同保证。
采购前写清卷材状态、尺寸偏差、板形、工况与加工方式，开平后再完成必要检验，通常可以显著降低到现场后返工的概率。
FAQ：310s卷材翘曲常见问题
通常薄料刚度更低，对温差、残余应力和固定方式更敏感，但厚料若受热严重不均或焊接约束不当，也可能变形。
有可能。常温平整只说明当时状态，受热后残余应力释放和两侧温差仍可能引起新的弯曲。
不能一概而论。冷轧通常尺寸和表面更精细，最终板形仍取决于厚度、加工设备、矫平参数和订单要求。
应先确认变形原因和零件用途。已成形、焊接或高温服役后的零件，强行矫平可能引入新的应力或损伤。
不是。固定要保证安全，同时给热膨胀留出合理空间。完全锁死大面积薄板，反而容易形成鼓包或拉裂。
不够。还应提供牌号、标准、表面、卷内径、卷重、分条或开平尺寸、板形要求、加工方式和实际温度条件。
