如果你正在焊接310S不锈钢板、炉管或耐热结构件，只在采购单上写“A402焊条”还不够。 同样是E310类焊条，药皮、电源极性、焊接位置和操作要求可能不同。
焊条选对只是第一步。坡口清理、烘干保温、焊接电流、层间温度和收弧处理，都会影响焊缝是否出现气孔、夹渣或热裂纹。
一、310S焊条为什么要先看国标型号？
310S常按国标牌号06Cr25Ni20理解，焊接同类材料时，通常先从E310类焊条中选择。按照GB/T 983—2012《不锈钢焊条》，焊条型号不仅反映熔敷金属类别，后缀还与药皮、电源和焊接位置有关。

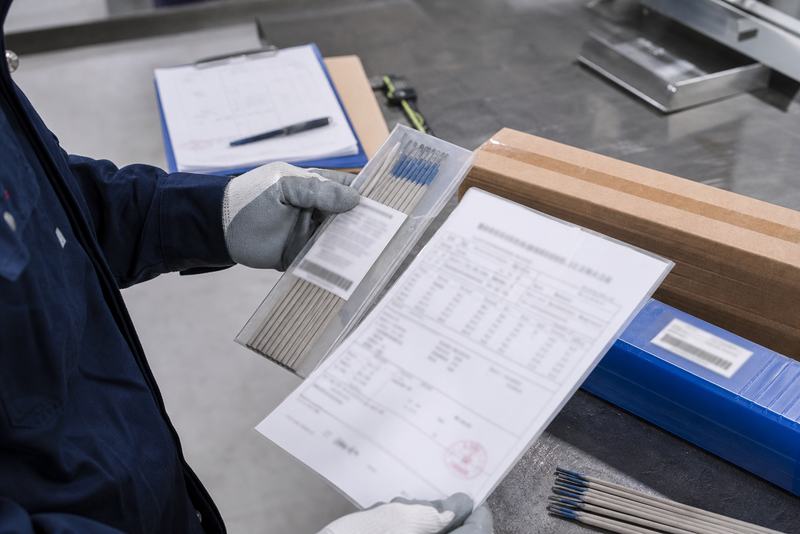

采购时应写明完整型号、直径、执行标准和批次要求，而不是只写“A402”或“耐高温焊条”。商品牌号便于日常沟通，GB/T 983完整型号才是核对技术条件的基础。
二、E310-16与E310-15有什么区别？

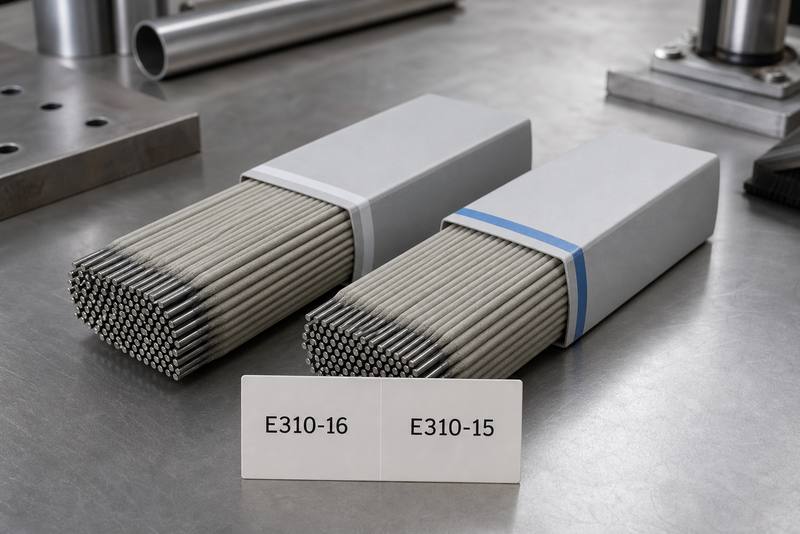

市场上常说的A402通常对应E310-16，A407通常对应E310-15。两者都属于E310类，但药皮体系和适用电源不同，不能把后缀省略后直接互换。
| 常用叫法 | GB/T 983型号 | 常见电源要求 | 选用重点 |
|---|---|---|---|
| A402 | E310-16 | 交流或直流反接，通常优先直流反接 | 操作适应性较好，先核对焊接位置和厂家参数 |
| A407 | E310-15 | 直流反接 | 低氢型药皮，现场电源和操作管理要求更明确 |
| A412 | E310Mo-16 | 交流或直流反接 | 含钼E310类，不应未经工艺确认替代普通E310焊条 |
| E309类 | 以具体后缀为准 | 按完整型号和说明书确认 | 常用于异种钢或过渡层，不是310S同材焊的默认替代品 |
表格只用于初步筛选。最终要看母材、接头形式、使用温度、介质、焊接位置和已评定的焊接工艺，不能只按一张型号对照表下结论。
三、为什么不能只追求熔敷金属成分接近？
焊条与310S成分方向接近，有利于保持耐热和抗氧化要求，但高合金奥氏体焊缝对热裂纹较敏感。接头约束大、焊接电流过高、摆动过宽或收弧坑没有填满时，裂纹风险会增加。
异种钢连接还要考虑两侧母材的稀释作用。此时是否选E309类过渡焊材，不能仅凭经验决定，应由项目技术人员根据接头和工况确认。
四、焊条烘干与保温应该怎样执行？

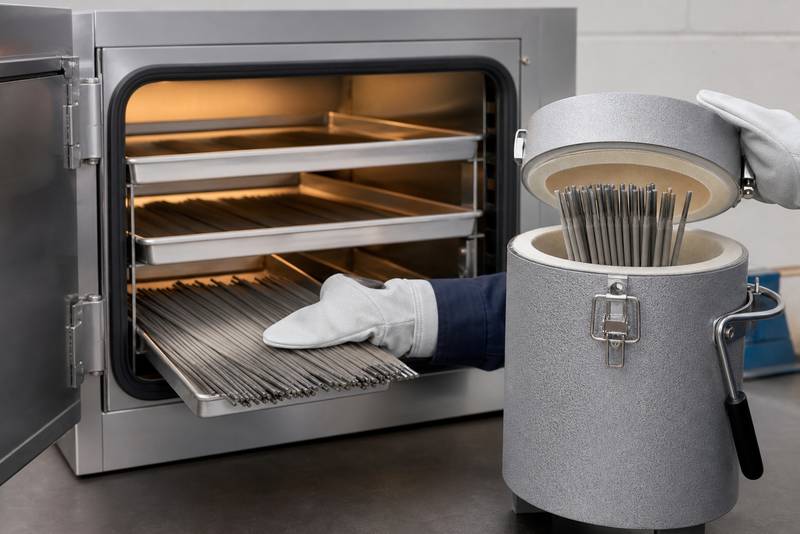

受潮焊条容易增加气孔、飞溅和电弧不稳风险。焊前应检查包装、生产批次和储存状态，并严格执行所购焊条说明书规定的烘干温度、保温时间及重复烘干限制。
不同药皮和制造商的要求可能不同，不能把某一品牌的烘干参数抄给所有E310焊条。烘干后应放入保温筒随用随取，受潮、药皮开裂或明显偏心的焊条不应继续使用。
五、坡口和表面清理为什么很重要？

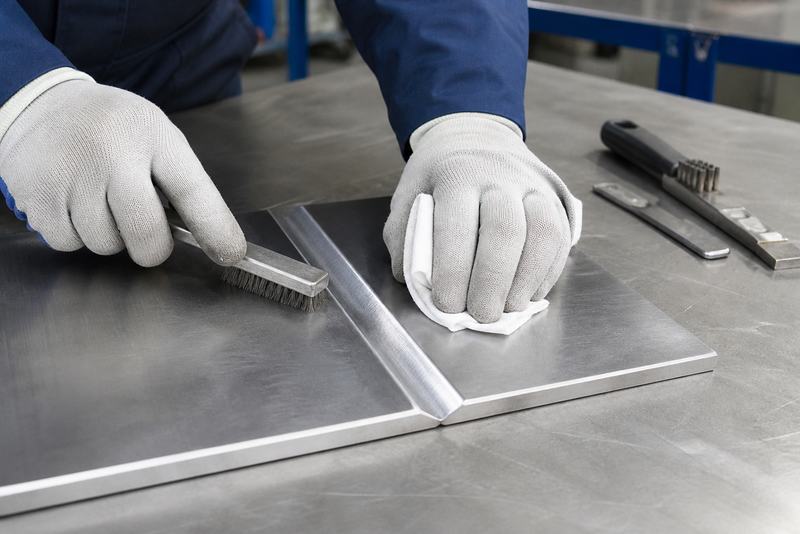

焊接区的油污、水分、氧化皮和含铁污染都会影响焊缝质量。坡口两侧应使用不锈钢专用工具清理，打磨片、钢丝刷和工作台不要与碳钢混用。
组对时还要检查坡口角度、钝边、间隙和错边。薄板与厚板、管道与板件的散热条件不同，不能照搬同一套电流和焊接顺序。
六、焊接电流和运条方式怎么控制？

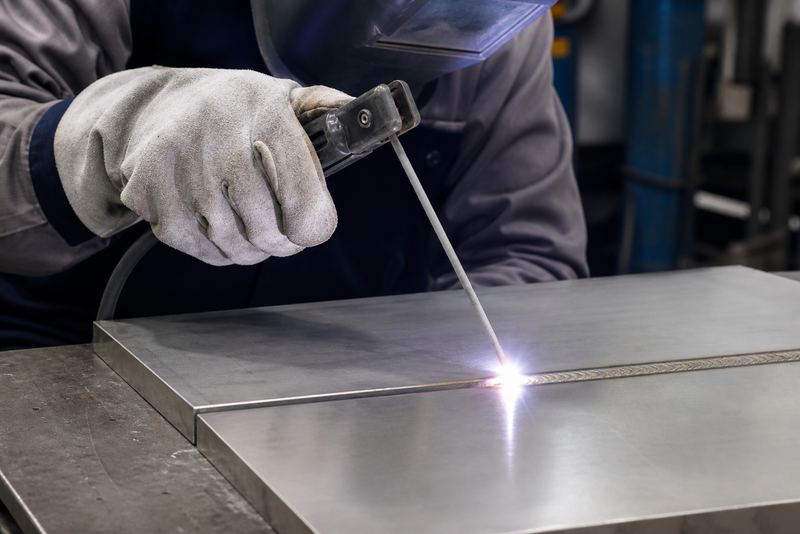

310S焊接通常强调小电流、短弧和窄焊道，尽量减少不必要的热输入。电流过大容易使熔池过热、药皮发红、焊缝过宽，也会增加变形和热裂纹风险。
焊条直径应结合板厚、坡口、焊接位置和层次选择。立焊、仰焊和狭窄位置不能直接套用平焊电流，具体范围应按焊条说明书和焊接工艺规程执行。
七、层间温度和收弧要注意什么？

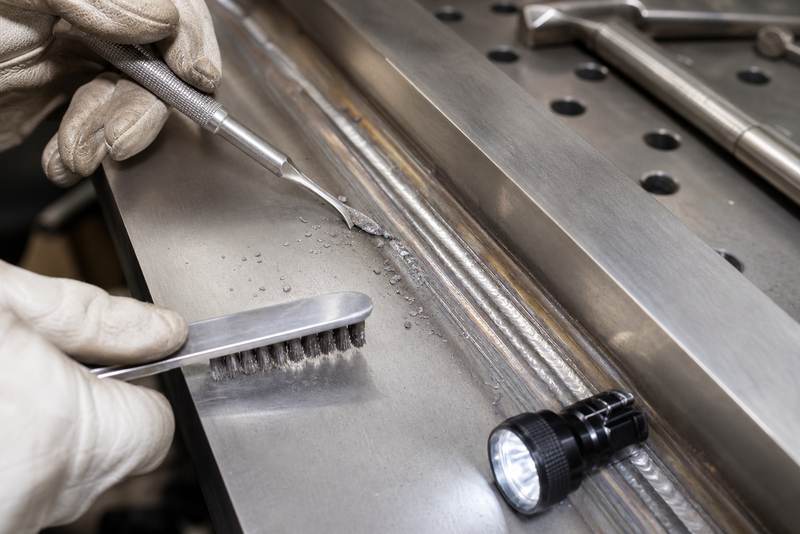

多层多道焊时，每一道都要清净熔渣并检查表面缺陷，确认无裂纹、夹渣和未熔合后再焊下一层。层间温度过高会让接头长时间处在高温区，应按工艺文件控制并避免连续堆焊。
收弧时要填满弧坑，避免突然断弧留下缩孔和弧坑裂纹。厚板、刚性大的接头和长焊缝还要合理安排焊接顺序，减少局部收缩造成的附加受力。
八、焊接工艺评定为什么不能省？
型号相同，不代表任何设备都能直接使用同一套参数。承压设备、高温炉管和重要结构件应根据适用规范完成焊接工艺评定，再形成现场使用的焊接工艺规程。
GB/T 19866—2005《焊接工艺规程及评定的一般原则》给出了工艺规程与评定的一般原则。实际项目还要结合产品标准、设计文件和监督检验要求确定试验项目。
九、焊后应该检查哪些内容？

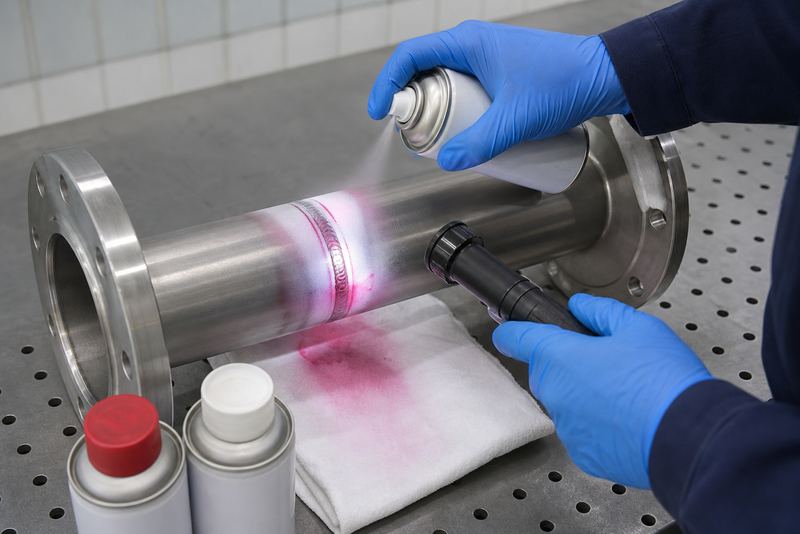

焊后先检查焊缝成形、余高、咬边、弧坑、表面裂纹和飞溅，并按要求进行渗透检测、射线检测或其他无损检测。检测方法和验收等级应写进图纸或技术协议，不能完工后再临时决定。

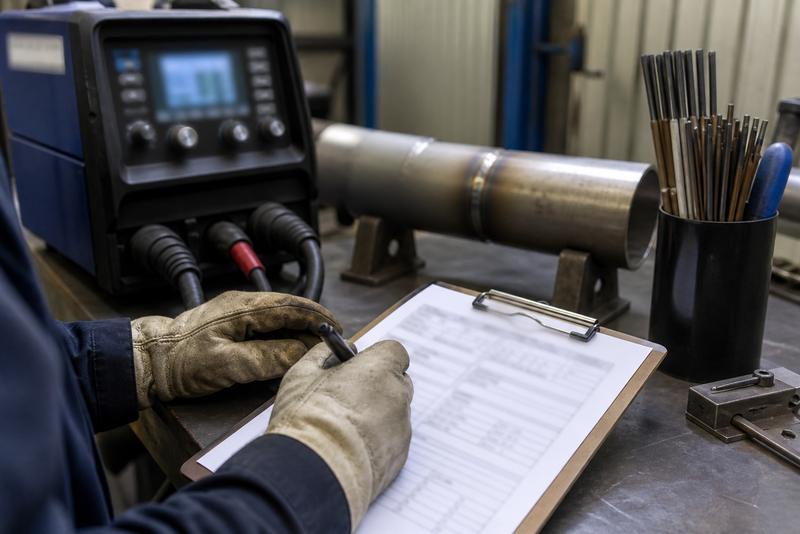

材料方面要保留母材炉批、焊条批号、烘干记录、焊工信息和工艺参数。对310S材质有疑问时，可参考成分与性能识别方法，让复验结果与具体接头和批次对应。
十、采购310S焊条时应提供哪些参数？
询价时应写明GB/T 983型号、常用商品牌号、焊条直径、数量、母材牌号、板厚或壁厚、接头形式、焊接位置和使用温度。异种钢、承压部件或特殊介质还要说明两侧母材及检测要求。
合创可结合310S耐热不锈钢焊材、母材规格和310S不锈钢加工需求协助整理采购信息。焊接参数和验收标准仍应以项目工艺评定、产品说明书及技术协议为准。
十一、结语
310S不锈钢焊条选型的关键，不是简单记住A402或A407，而是把商品叫法落实到E310-16、E310-15等完整国标型号，再核对电源、位置、直径和工艺要求。
焊前清理、焊条管理、小热输入、层间控制、收弧和焊后检测缺一不可。采购和施工记录越完整，越容易在出现问题时追溯材料、批次与操作参数。
FAQ：310S不锈钢焊条常见问题
同类310S材料焊接通常先从E310类焊条中选择，常见有E310-16和E310-15。最终型号要结合接头、工况、焊接位置和工艺评定确认。
A402是市场常用商品叫法，常对应GB/T 983中的E310-16。采购文件最好同时写清商品牌号与完整国标型号，并核对产品合格证。
不能直接互换。两者对应的型号后缀、药皮和电源要求不同，必须确认现场电源、焊接位置和已评定工艺。
E309类常用于异种钢或过渡层，但不是310S同材焊的默认替代品。是否采用要结合两侧母材、稀释作用、使用温度和设计要求判断。
应按具体焊条说明书执行烘干和保温要求。不能把某个品牌的一组温度与时间当作所有E310焊条的通用参数。
不能一概而论。是否需要焊后热处理要看设备规范、接头厚度、结构约束、使用条件和工艺评定，奥氏体不锈钢也不应未经依据随意热处理。
