用于频繁升温、保温和降温的设备时，253MA通常更偏向循环氧化和高温强度，310S则依靠较高的铬、镍含量提供稳定的高温抗氧化能力。两者都不能只用“最高耐温”作决定，真正要比较的是温度曲线、保温时间、结构受力、炉内气氛和停炉方式。
如果构件反复启停、温差大、板件较薄并且容易受约束，253MA值得优先评估；如果项目已有成熟的310S制造经验，供货与焊接配套更容易落实，而且工况属于较温和的循环氧化，310S也可能更合适。最终仍要由设备设计方结合寿命和结构计算确定。
一、先看材料设计思路，不要只看名称
310S在国内常用牌号为06Cr25Ni20，统一数字代号S31008，牌号与化学成分可按GB/T 20878—2024核对。它以较高的铬和镍为主要特征，常用于炉体、炉管、衬板和耐热结构件。
253MA是常见商品名称，材料设计中加入了较多硅、氮和少量稀土元素，用较低的镍含量获得循环氧化与高温强度方面的特点。采购时不能只写“253MA”，还应写清质量文件采用的牌号、化学成分范围、产品标准和交货状态，避免不同供应方按不同口径报价。
二、反复升降温时，氧化层能否稳住更重要
材料在高温空气中会形成氧化层。设备反复升温和降温时，金属基体与氧化层不断膨胀、收缩；如果两者变形不同步，氧化层就可能开裂、起皮或脱落，下一次升温又会暴露新的金属表面。
材料供应商的耐热不锈钢Therma系列技术资料把253MA列为更适合循环氧化的材料，而310S更适合较温和的循环条件。这是材料比较的重要方向，但不能代替设备中的实际试用，因为气氛、表面污染、升降温速度和停炉清理都会改变结果。
三、两种材料在循环工况下重点差在哪里？
两种材料没有脱离工况的绝对胜负。选择时可先把下面三类差异与设备记录一一对应。
| 比较项目 | 310S的特点 | 253MA的特点 |
|---|---|---|
| 循环氧化 | 适合一般高温氧化和较温和的升降温 | 更强调反复升降温下氧化层的稳定性 |
| 高温强度 | 需要结合板厚、支撑和保温时间核算 | 氮强化使高温强度和抗蠕变能力更值得评估 |
| 合金与供货 | 铬、镍含量较高，国内加工配套较成熟 | 镍较低，含硅、氮和稀土元素，需重点核对成分与来源 |
| 结构适配 | 不能省略膨胀缝、滑动端和支撑设计 | 同样需要释放热膨胀，不能因材料变化直接减薄 |
| 采购风险 | 要防止牌号正确但板厚、表面和炉批不清 | 要防止只写商品名，缺少牌号、成分和产品标准 |
四、热膨胀差异没有想象中那么大

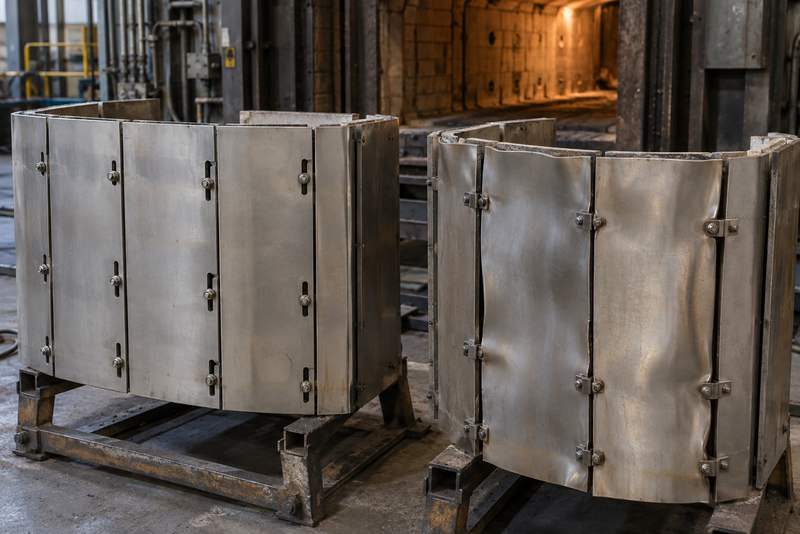

310S和253MA都属于奥氏体耐热不锈钢，热膨胀量处于相近水平。更换材料后，如果仍把薄板四周焊死、没有滑动端或膨胀缝，升温时照样可能鼓包，降温后也可能留下变形和焊缝应力。
设计时要从构件长度、温差、固定方式、支撑间距和允许变形量出发。板件越长、升降温越频繁，越应避免多点刚性锁死。已有310S与309S做工业炉内衬时怎么选一文中的分片、搭接与膨胀空间方法，对310S和253MA的循环工况都适用。
五、板厚能不能因为换成253MA就减薄？
不能直接减薄。253MA的高温强度优势可能为减重提供条件，但板厚还受跨度、载荷、局部温差、焊缝位置、磨损腐蚀和检修周期影响。没有重新计算和验证，只把原有310S厚度按比例降低，可能把问题从材料强度转移到鼓包、振动或连接处开裂。
使用板材时，可先根据310S不锈钢板用于高温设备时厚度和表面状态怎么选梳理厚度、表面和成形条件。需要较厚承力板时，还应把310S耐热不锈钢中厚板的原板尺寸、允许偏差和加工余量纳入图纸，而不是只比较材料单价。
六、600～850℃长时间停留要单独评估
材料供应商资料提示，253MA在600～850℃连续停留时存在一定脆化敏感性。这个信息不等于该温度范围不能使用，而是提醒设计方区分“快速经过”和“长期保温”，并把停留时间、焊接结构、维修方式和冲击载荷一起评估。
310S在长期高温下也可能出现组织变化、蠕变和焊接热影响区问题。材料选择不能用一个风险替代另一个风险，必要时应根据实际温度曲线安排材料试验、焊接工艺评定和同类设备运行记录核对。
七、焊接和加工会不会影响最终选择？
会。两种材料都要控制焊接热输入、装配间隙和焊接顺序，避免薄板在制造阶段就积累过大的变形。253MA的焊材和工艺应与供应方技术资料、接头形式和服役温度配套，不能直接沿用310S焊接参数。
需要剪切、折弯、卷圆和焊接时，可在310S不锈钢加工要求中分别写清毛坯尺寸、成品尺寸、坡口、焊材、热输入和焊后清理。无论选哪种材料，铁质污染、切口氧化物和焊后残留物都应在交付前处理。
八、采购时应该怎样比较两份报价？
先确认两份报价是否包含相同的交付范围：牌号、产品标准、厚度、尺寸、表面、炉批、材质证明、切割、成形、焊接、检测和运输包装都要一致。253MA报价还要注明商品名称对应的牌号和成分控制，避免只凭“进口料”或“耐温更高”判断。
如果设备以氧化性空气、频繁启停和薄板构件为主，应优先比较循环氧化与变形记录；如果介质复杂、构件承力或长期保温，应把腐蚀、蠕变和结构计算放在前面。310S热轧板的交付可结合310S耐热不锈钢热轧板核对。
九、结语：先画温度曲线，再选材料
310S与253MA用于反复升降温设备时，关键差别在循环氧化、高温强度、合金设计和供货管理。253MA通常更值得用于频繁热循环的候选方案，310S则在成熟供货和制造配套方面更容易落实，但两者都需要合理的膨胀结构、板厚和焊接工艺。
合创不锈钢可协助整理板材、切割、成形和焊接交付条件。最终牌号、厚度、结构与使用温度，应由项目技术负责人根据温度曲线、介质、载荷和预期寿命确认。
FAQ：310S与253MA反复升降温选材常见问题
不一定。253MA在循环氧化方面更值得评估，但还要看温度、气氛、板厚、结构约束、供货和焊接条件。成熟的310S方案也可能更合适。
不能只比较一个最高温度。连续或循环、保温时间、载荷和气氛都会影响可用温度，最终应采用设计计算和供应方数据。
不可以。减薄前要重新核算跨度、载荷、蠕变、热变形、磨损腐蚀和连接强度，并验证制造与运行条件。
设计思路相近，但具体间隙要按构件长度、实际温差、固定方式和允许位移计算，不能照搬另一台设备的经验值。
商品名不能完整限定成分、产品标准和交货状态。合同应同时写明质量文件中的牌号、成分范围、规格、表面、炉批和检测要求。
应提供最高与常用温度、升降温速度、保温时间、启停频率、炉内气氛、构件尺寸、载荷、固定方式、焊接和预期寿命。
